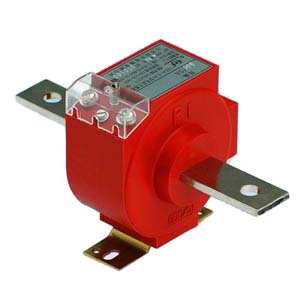

簡介

主要用于戶內，供額定電壓為0.66KV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品采用澆注絕緣，采用底板固定安裝。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。具有小巧，外觀耐用，防污，放水濺等有點

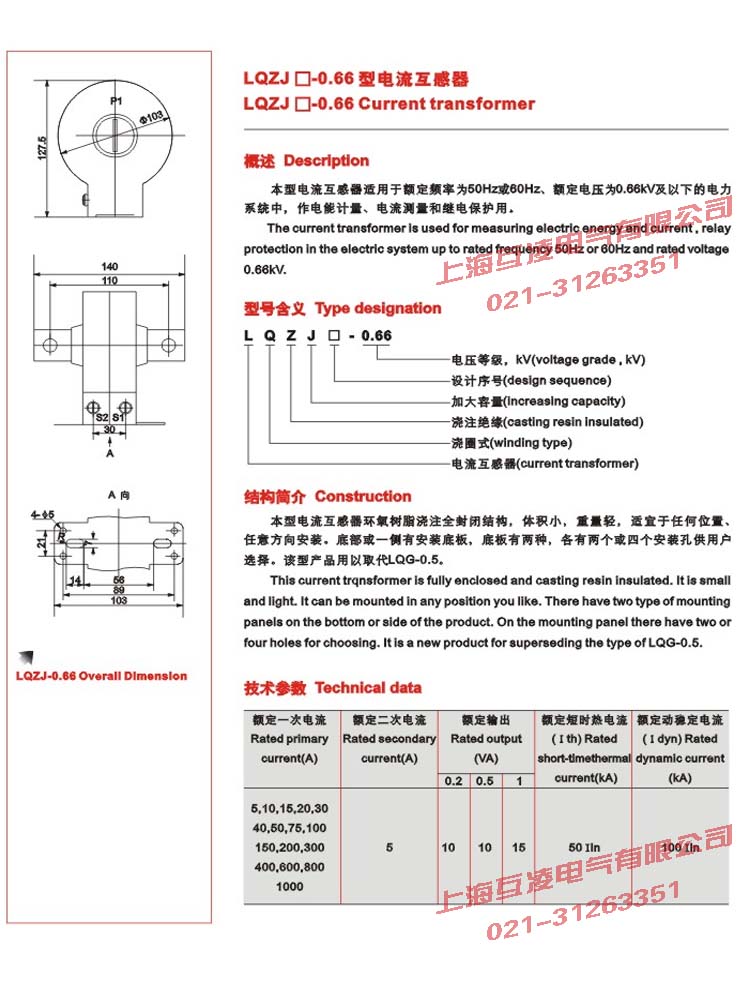

變比參數

技術參數

額定頻率(Hz) 50Hz
額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
額定二次電流：5A
準確級：0.5級、0.2級、0.5S 級、0.2S級
額定二次負荷(VA)：10VA
1秒熱電流(有效值)(kA)50In
動穩定電流(峰值)(kA)100In
絕緣水平：3kV，歷時1min，無擊穿及閃絡現象

電流互感器原理：電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
