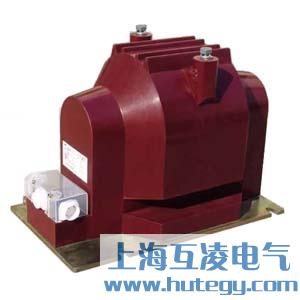

JDZX11-3BG電壓互感器
產品詳情
結構
本電壓互感器為環(huán)氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。
參數
| 產品 | 額定電壓比 (kV) | 準確級 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(VA) |
| 組合 | |||||
| JDZ11-3B | 3/0.1 | 0.2/0.5/1 | 50/120/240 | 500 | 3.6/25/40 |
| JDZX11-3B | 3/√3/0.1/√3/0.1/3 | 0.2/0.5/1/6P | 40/100/200/100 | 600 | 3.6/25/40 |
| JDZX11-3BG | 3/√3/0.1/√3/0.1/3 | 0.5/6P | 60/100 | 600 | 3.6/25/40 |
1、產品標準：GB1207-1997《電壓互感器》；
2、負載功率因數：COS&=0.8(滯后)；
3、產品表面爬電比距滿足II級污穢等級；
注意事項： 1、 使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。五、外形及安裝尺寸
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統(tǒng)，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
- 產品名稱：
JDZX11-3BG電壓互感器
- 型號：
JDZX11-3BG
