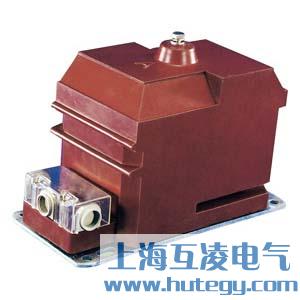

JDZ10-6B1電壓互感器
產品詳情
結構
本互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
JDZ10-6B1電壓互感器參數
1 產品標準：GB1207-2006《電磁式電壓互感器》；
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）；
4 JDZ10-6B1其他技術參數見下表：
| 產品型號 | 額定電壓比（V） | 額定頻率 | 準確級及相應的額定輸出 | 極限輸出 | 額定絕緣水平 | 備注 | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-6B1 | 6000/100 | 50,60 | 25 | 50 | 90 | 300 | 7.2/32/60 | 同RZL-10 | |
| JDZ10-6B2 | 40 | 100 | 150 | 500 | |||||
| JDZ10-6BG | 6000/√3/100/√3/100/3 | 50 | 90 | 50 | 400 | ||||
- 產品名稱：
JDZ10-6B1電壓互感器
- 型號：
JDZ10-6B1
